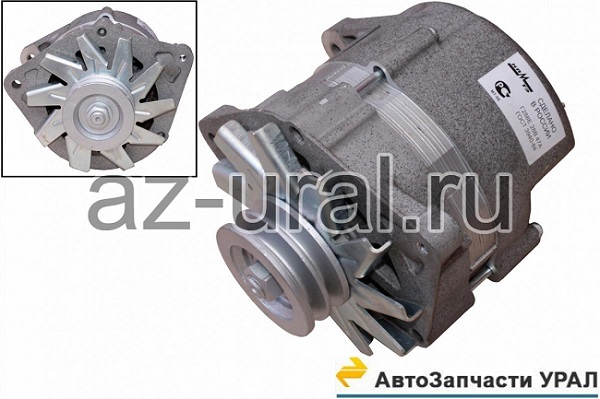

Генератор на грузовиках Урал 4320 с двигателями ЯМЗ-236 или ЯМЗ-238 — ключевой элемент 24-вольтовой системы, обеспечивающий зарядку аккумуляторов и питание бортовой сети. Типичная модель — Г288Е-3701000 (28В, 47А), приводимая ремнем от коленвала. Неисправности возникают из-за износа подшипников, обрывов обмоток или проблем с регулировкой, что приводит к разряду АКБ и сбоям электрооборудования.
Устройство генератора ЯМЗ-238/236
Генератор Г288Е состоит из ротора, статора, выпрямительного блока, регулятора напряжения и щеточного узла. Ротор (Г265-3701200) создает магнитное поле, статор (Г273-3701100) генерирует ток; выпрямитель БПВЧ-45-02 преобразует в постоянный. Крепление — справа от двигателя, шкив (Г272-3701051) и вентилятор (Г250А-3701055) охлаждают узел; подшипники 6-180603К1С9 и 180502К1С9 фиксируют вал.
Регулятор Я120М поддерживает 13,5–14,5 В, реле РР-380 защищает от перегрузки. Система интегрирована с проводкой Урал 4320: плюсовой вывод на распределительную коробку, возбуждение от зажигания. Общий вес — около 15 кг, ресурс — 100–150 тыс. км при правильном ТО.
Симптомы неисправностей
Основной признак — отсутствие зарядки: горит лампа на панели, амперметр показывает разряд. Другие симптомы: низкое напряжение (менее 24 В на холостом), скачки (свыше 15 В), шум/гул от подшипников, запах гари от обмоток. В Урал 4320 это проявляется тусклыми фарами, слабым стартером, сбоями АБС/приборов.
Таблица симптомов и причин:
| Симптом | Возможная причина |
| Нет зарядки | Обрыв цепи возбуждения, неисправен регулятор |
| Скачки напряжения | Износ щеток, замыкание в выпрямителе |
| Шум/гул | Износ подшипников, погнут вентилятор |
| Перегрев | Чрезмерное натяжение ремня, загрязнение |
| Гарь/дым | Замыкание обмоток статора/ротора |
Диагностика генератора
Диагностика начинается визуально: осмотр ремня, проводки, предохранителей. Мультиметром проверяют напряжение на клеммах при включенном зажигании (должно быть 12–14 В на возбуждение). На заведенном моторе — 27–29 В на АКБ, ток зарядки 10–20 А.
Шаги диагностики:
- Проверить натяжение ремня (провис 10–15 мм).
- Тестер на обрыв цепи возбуждения/массы.
- Демонтаж: снять шкив, крышки; омметр на обмотки (сопротивление статора 0,5–1 Ом, ротора 2–4 Ом, без замыкания на массу).
- Щетки — длина >5 мм, пружина >3 Н.
- Подшипники — люфт <0,5 мм, без шума при вращении.
- Если напряжение есть на клеммах, но нет зарядки — разбирать генератор.
Таблица неисправностей и устранения
Полная таблица на основе типичных случаев для ЯМЗ на Урал:
| Неисправность | Причина | Диагностика | Устранение |
| Нет зарядки | Обрыв в цепи возбуждения | Омметр на провода/щетки | Замена проводов, щеткодержателя (Г273-3701010) |
| Неисправен регулятор | Тест на 14 В | Замена Я120М | |
| Замыкание статора | Омметр (0 Ом на массу) | Замена статора Г273-3701100 | |
| Низкое напряжение | Износ щеток | Длина <5 мм | Замена щеток Г266-3701020 |
| Скачки | Выпрямитель пробит | Диодный тест | Замена БПВЧ-45-02 |
| Шум | Подшипники | Вращение с люфтом | Замена 180502К1С9 |
| Перегрев | Ремень тугой | Натяжение >20 кг | Регулировка, смазка |
| Гарь | Обрыв обмотки ротора | Сопротивление ∞ | Перемотка/замена ротора Г265-3701200 |
Пошаговый ремонт генератора
1. Подготовка
Отключить минус АКБ, слить масло если рядом. Снять защиту, ослабить ремень (две гайки на натяжителе).
2. Демонтаж
- Открутить 2 болта крепления к кронштейну.
- Снять шкив (Г272-3701051) съемником.
- Отсоединить провода (плюс, возбуждение, минус).
- Вынуть генератор.
3. Разборка
- Открутить крышки (8 винтов).
- Снять ротор: центральный винт, съемник на вал.
- Отсоединить статор от выпрямителя.
- Выпрессовать подшипники.
4. Ремонт
- Заменить подшипники, сальники (Г250А1-3701404).
- Проточить коллектор если износ >0,5 мм.
- Перепаять обмотки если замыкание.
- Смазать валом подшипники ШРБ-4.
- Сборка обратная, проверить люфт ротора <0,3 мм.
5. Установка после ремонта
Установить на место, натянуть ремень (провис 12 мм на 100 кг усилии). Подключить: толстый плюс к АКБ, тонкий — возбуждение (розовый провод), минус к массе. Запустить двигатель, проверить 28 В и отсутствие шума. Тест на нагрузке (фары+стартер).
Профилактика и ТО
Проверять ремень/натяжение каждые 10 тыс. км, чистить от пыли/грязи (Урал — бездорожье ускоряет износ). Смазывать подшипники через ниппель, менять щетки на 50 тыс. км. Избегать сварки без отключения (отсоединить + генератора). В зимний период — прогрев перед нагрузкой.
Заключение
Правильная диагностика и своевременный ремонт генератора продлевают срок службы системы Урал 4320 на 30–50%. Используйте оригинальные запчасти для надежности. Для сложных случаев — сервис с осциллографом.
