Диагностика и самостоятельная регулировка ТНВД ЯМЗ-236/238 на Урал-4320 без стенда: чек-лист, инструменты, типовые неисправности

Введение в устройство ТНВД

Топливный насос высокого давления (ТНВД) на двигателях ЯМЗ-236 и ЯМЗ-238, устанавливаемых на грузовики Урал-4320, Урал-5557 и модификациях Next, — это механический агрегат рядного типа БНКЗ-402 (для 236) или БНКЗ-405 (для 238), обеспечивающий впрыск дизеля под давлением 250-350 бар в цилиндры V8-дизеля. Насос состоит из 8 секций (по одной на цилиндр), приводимых от кулачкового вала через толкатели, с регулировкой производительности винтами хода плунжеров и опережения зажигания. Ресурс ТНВД — 300-500 тыс. км при своевременном ТО, но в условиях Урала (грязь, сульфатная солярка) сокращается до 150 тыс. км из-за износа плунжерных пар и засоров. Неисправности ТНВД вызывают 40% простоев Урал-4320: рывки, дым, падение мощности с 180 до 120 л.с., расход +10-15 л/100 км. Самостоятельная диагностика без стенда (стоимость аренды 5 тыс. руб./день) решает 80% проблем: визуал, манометр, стробоскоп. Регулировка восстанавливает давление до 290 бар, экономя 25-40 тыс. руб. на СТО. Статья охватывает полную процедуру для владельцев, СТО и автопарков Челябинской области.​

Теория работы ТНВД: принципы и нормы 2026

ТНВД БНКЗ работает по принципу объёмного нагнетания: кулак толкает плунжер вверх, сжимая топливо в цилиндре секции; подпружиненный клапан дозирует подачу. Ключевые параметры:

• Давление впрыска: 250 бар (холостые), 300-350 бар (номинал).
• Производительность секции: 120-150 мм³/цикл.
• Опережение: 20-24° для ЯМЗ-236, 22-26° для 238 (зависит от топлива).

В 2026 году Урал-Next с ЯМЗ-536 (Евро-5) использует ТНВД Bosch CP3 с электроникой, но на 4320/5557 остаётся механика БНКЗ. Отличия: БНКЗ проще в ремонте (+50% ресурс без ЭБУ), но чувствительна к воде/грязи (фильтры из каталога обязательны). Схема ТНВД: кулачковый вал → толкатели → плунжеры → топливная рампа → форсунки. Регулировка винтами меняет удар кулака, корректируя долив/перелив.​

Типовые неисправности ТНВД: симптомы и причины

Неисправности ТНВД делятся на механические (70%), гидравлические (20%) и эксплуатационные (10%). Полный список:

1. Недолив топлива: Рывки под нагрузкой (3-5 тр/т), белый дым на разгоне. Причина: износ плунжерной пары (>0.05 мм зазор), слабая пружина.
2. Перелив: Черный дым >5 сек на 2000 об/мин, гашение на холостых. Причина: люфт винта хода >0.3 мм.
3. Залипание секций: Провал мощности на 1-2 цилиндре. Причина: нагар от сульфатов, вода в ТНВД.
4. Стук/шум: Громкий металлический стук. Причина: сухой ход (нет смазки топливом).
5. Падение давления: <220 бар на РВД. Причина: износ втулок кулачкового вала.

Статистика СТО: 60% случаев — загрязнённые фильтры (замена каждые 10 тыс. км). В Уральском регионе +20% износа от -40°C (парафинизация).

Чек-лист симптомов:

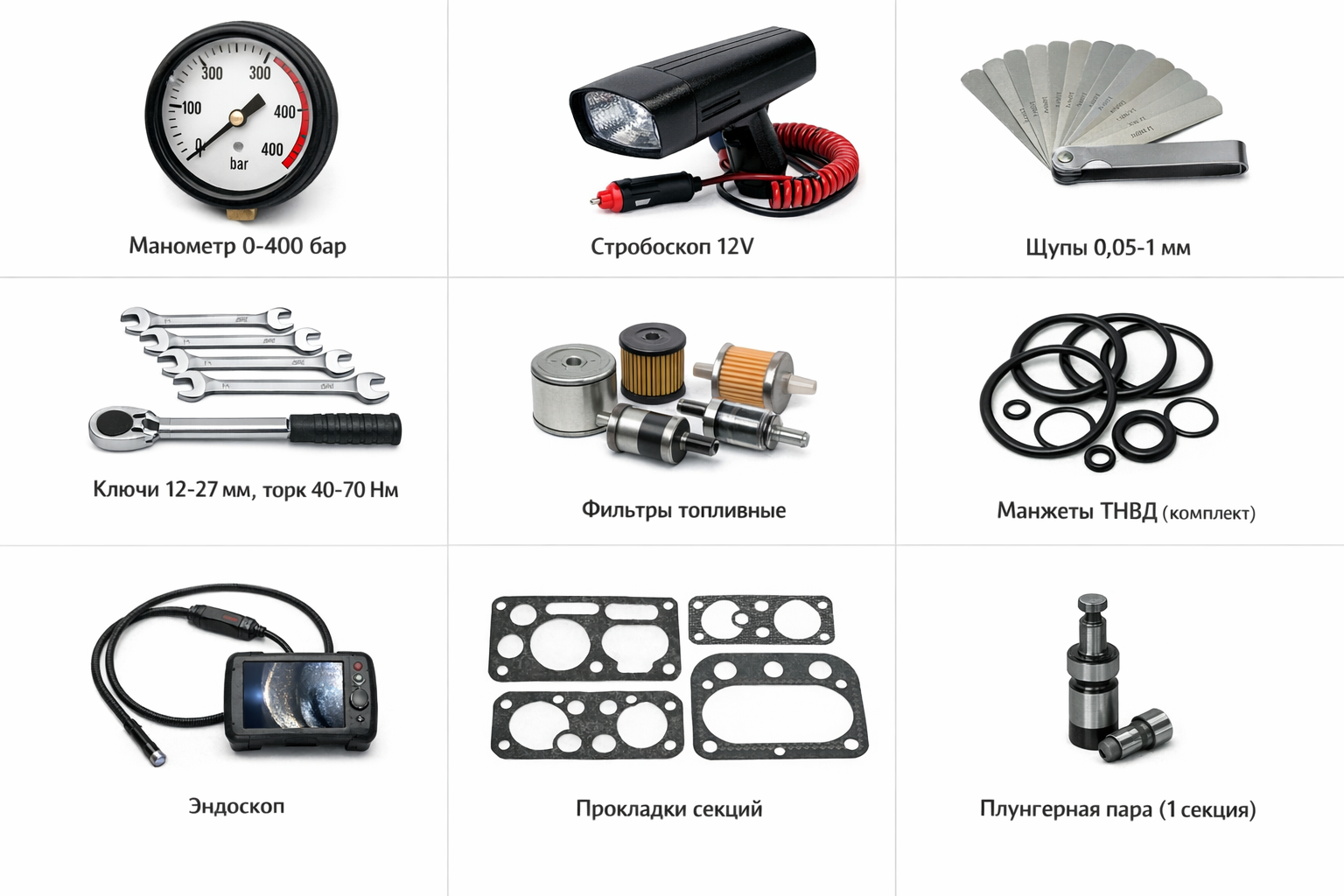

Инструменты и запчасти из каталога

Для работ нужны базовые инструменты (95% в гараже СТО) и запчасти из вашего каталога. Полный набор:

• Манометр 0-400 бар
• Стробоскоп 12V
• Ключи 12-27 мм, торк 40-70 Нм
• Щупы 0.05-1 мм
• Эндоскоп
• Фильтры топливные
• Манжеты ТНВД (комплект)
• Прокладки секций
• Плунжерная пара (1 секция)

Подготовка к диагностике: ТО перед работой

Перед разборкой:

1. Прогрейте двигатель до 80°C, заглушите. Слейте топливо из бака (600 л на Урал-5557).
2. Замените фильтры: основной + тонкой очистки (артикулы из каталога). Прокачайте систему ручным насосом 10 раз.
3. Отсоедините АКБ, снимите кожух ТНВД (4 болта M8). Освободите РВД (топливные трубки 4 шт.).
4. Установите Урал на подъёмник: проверьте кардан на люфт (связано с ТНВД — вибрация ускоряет износ).

Безопасность: перчатки, очки — топливо под давлением режет кожу. Работайте в проветриваемом гараже.​

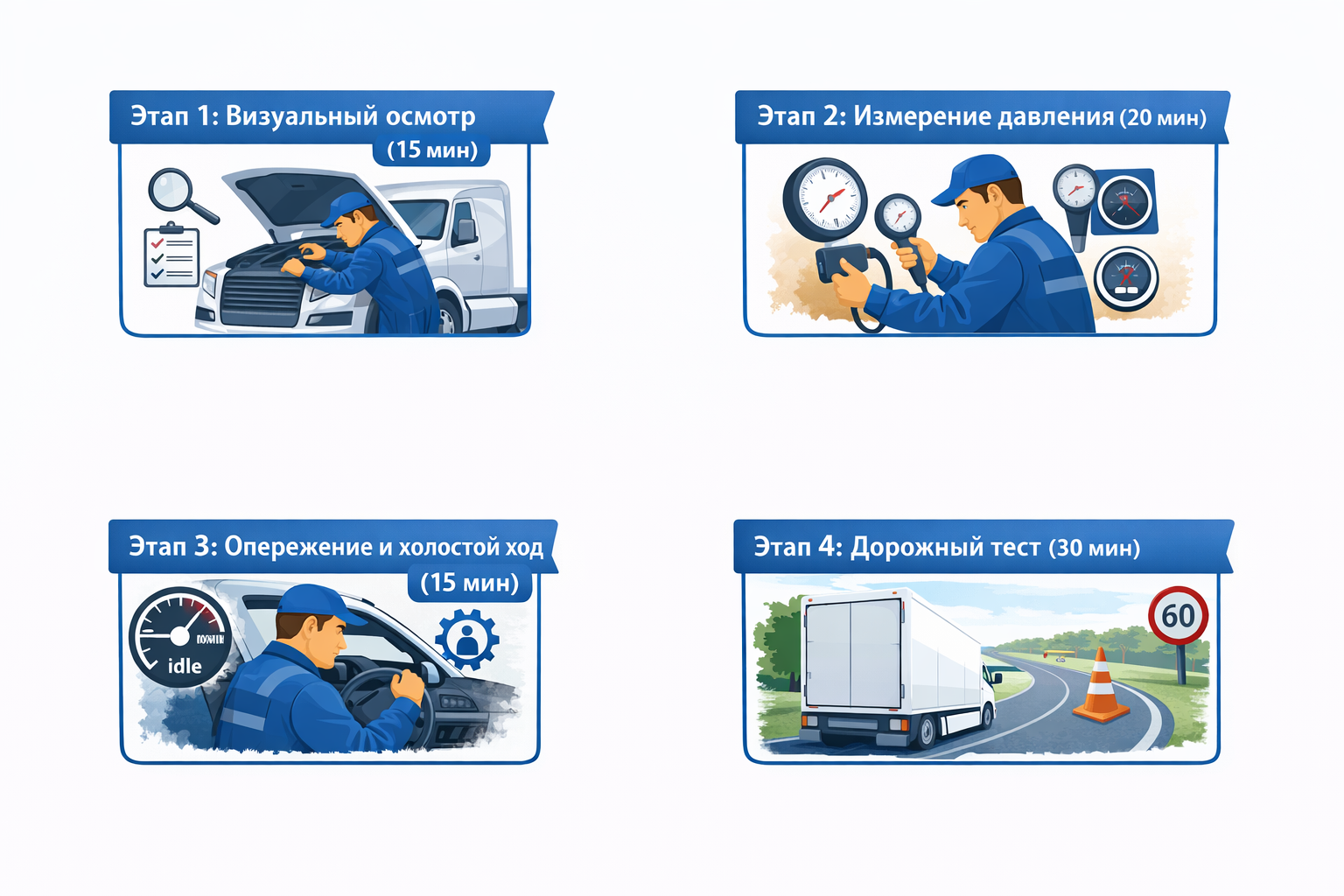

Пошаговая диагностика ТНВД (расширенный протокол)

Этап 1: Визуальный осмотр (15 мин)

• Снимите крышку ТНВД (6 винтов). Осмотрите плунжеры: задиры >0.5 мм, нагар — фото эндоскопом.
• Проверьте рычаги: люфт <0.2 мм щупом. Трещины на кулачках — замена вала (редко, 5% случаев).
• Осмотрите топливные каналы: засор >1 мм — промывка керосином.

Этап 2: Измерение давления (20 мин)

• Подключите манометр к РВД №1 (разъём M12). Крутите стартером 10 сек: норма 250-300 бар (холодная), 280-320 бар (горячая).
• Тест секций: отключите поочерёдно форсунки (ключ 17 мм). Падение оборотов >100 об/мин — неисправная секция.
• Норма: все секции 280±10 бар. Расхождение >20 бар — регулировка.

Этап 3: Опережение и холостой ход (15 мин)

• Стробоскоп на шкив коленвала: метка 22° для 236 (20-24°). Отклонение >2° — подстройка.
• Холостые: 600-700 об/мин без рывков. Тактометр на ВАЗа (дешево) или мультиметр.

Этап 4: Дорожный тест (30 мин)

• 20 км трасса: 1500 об/мин, отсутствие дыма/рывков. Расход <35 л/100 км. Заполните чек-лист.​

Регулировка ТНВД без полной разборки (детально)

Ход плунжеров (производительность):

1. Ослабьте контргайки 4 секций (M10). Завинтите винты на 1/4-1/2 оборота до +20 бар (манометр).
2. Тест: запуск, дым <2 сек на 2000 об/мин. Затяните 40-50 Нм.
3. Снимите шкив (ключ 36 мм + фиксатор). Отметьте метки на маховике.
4. Стробоскоп: подайте 12V, выставьте 22° (236)/24° (238). Зафиксируйте муфтой.
5. Прокачка: педаль 7-10 раз, запуск.

Успех: давление 290 бар, расход -3-5 л/100 км, дым 0.

Полный капремонт ТНВД: разборка и сборка

Если регулировка не помогает (давление <220 бар):

Разборка (2-3 часа):

1. Снимите ТНВД с двигателя (4 болта M12, вес 25 кг). Разберите секции: толкатели, плунжеры.
2. Промойте керосином, продуйте. Замерьте плунжеры микрометром: износ >0.02 мм — замена.
3. Кулачковый вал: биение <0.03 мм (микрометр).

Сборка:

1. Соберите пары с смазкой (М8В). Установите прокладки (каталог).
2. Регулировка на холодную: ход 10-11 мм, опережение по меткам.
3. Установка: момент 60 Нм, прокачка. Тест 1 час.​

FAQ: частые вопросы

Q: Можно ли ТНВД чинить зимой? A: Да, при -20°C с подогревом топлива.

Q: Замена одной секции? A: Нет, баланс нарушается — меняйте парой.

Q: Аналоги плунжеров? A: Немецкие (Bosch), но дороже на 30%.
